Kütle, IR, NMR Spektroskopi Problemleri (examples)

Molekül yapısı bilinmeyen bir organik molekülün yapısal formülünün tayin edilmesi istendiğinde, başlangıç verilerinden hareketle (elementel analiz sonuçları, veya molekül ağırlığı, v.s., gibi) aşağıda belirtilen bazı hesaplamalar yapılır ve enstrümantal analiz sonuçları toplanır, yorumlanır. Elde edilen bilgilerin bir araya getirilmesiyle molekülün yapısal formülü bulunur.

·        Bileşiğin basit formülünün bulunması (moleküldeki C, H, O, X atomlarının oranından, veya molekül ağırlığından)
·         Bileşiğin molekül formülünün bulunması (kütle spektroskopisi)
·         Bileşiğin doymamışlık derecesinin saptanması. CcHhNnOoXx genel formülüne göre,
  • Bileşikteki bazı fonksiyonel grupların saptanması (IR spektroskopisi)
  • Karbon zinciriyle ilgili bilgiler edinilmesi (NMR; 1H, 13C-NMR, DEPT)
  • SONUÇ: Bilgiler toplanması ve bileşiğin yapısal formülünün bulunması

Bazı Elementlerin İzotopik Bileşimleri


ÖRNEK. 1: Bir organik bileşik %68.5 C, %4.92 H ve % 26.23 O içermektedir. Bileşiğin MS,1H-NMR, 13C-NMR ve IR spektrumlarından moleküler ve yapısal formülünün bulunması.

ÇÖZÜM: Moleküldeki karbon, hidrojen ve oksijen atomlarının oranı:

Molekülün basit formülü: (C3.5H3O)n

Bileşiğin molekül formülünün bulunması

Kütle Spektrumu
Temel pik; en şiddetli pik: m/z = 121, fragman pik: m/z = 77 ® aromatik bileşik, moleküler iyon piki (M+), m/z = 122’deki piktir; çünkü, genellikle, izotop piki dışındaki en yüksek kütle numaralı pik moleküler iyon pikidir. Bu durumda,

Molekül ağırlığı: 122 ® (C3.5H3O)n = 122  n = 2
Molekül formülü: C7H6O2

Bileşiğin yapısal formülünün bulunması

Molekül formülü: C7H6O2
Doymamış 5 birim vardır; 5 doymamışlık, halkalar ve/veya pi bağları gösterir.

IR Spektrum
Bileşik bir aldehittir; aromaik halka, O – H ve H – C = O grupları vardır.

1H-NMR Spektrum
13C-NMR Spektrum
SONUÇ:


ÖRNEK. 2: Bir organik bileşiğin molekül formülü C10H15N dir. Bileşiğin MS,1H-NMR, 13C-NMR ve IR spektrumlarının alınarak yapısal formülünün bulunması.

ÇÖZÜM: Molekül formülü: C10H15N, doymamışlık derecesi, DD:
DD = 4 aromatik yapılı bir bileşiği tanımlar.

IR Spektrum
Aromatik amin N ve C – N gerilme titreşimleri vardır; ancak primer ve sekonder amin (ve amid) N – H gerilme titreşim bantları yoktur. Bileşik, bir aromatik halka içeren bir tersiyer amin olabilir.

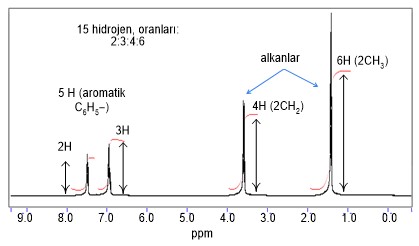

1H-NMR Spektrum

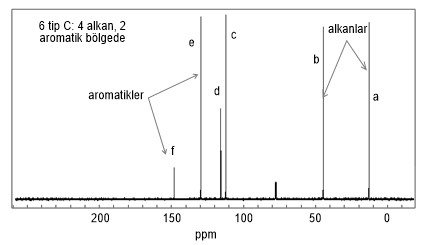

13C-NMR Spektrum
SONUÇ:


ÖRNEK. 3: Bir organik bileşiğin molekül %90 karbon ve %10 hidrojen içermektedir. Bileşiğin 1H-NMR, 13C-NMR, IR ve kütle spektrumlarının alınarak yapısal formülünün bulunması.

ÇÖZÜM: Moleküldeki karbon, hidrojen ve oksijen atomlarının oranı:
Molekülün basit formülü: (CH4/3)n

Bileşiğin molekül formülünün bulunması

Kütle Spektrumu
Moleküler iyon pik, m/z = 120, kuvvetlidir; bileşiğin molekül ağırlığı = 120 (izotopik piki M+ + 1 için m/z = 121). Bu durumda, basit formül ve molekül ağırlığından molekül formülü bulunur.

Molekül ağırlığı (CH4/3)n = 120     n = 9
Molekül Formülü: C9H12

Yapısal Formülün Bulunması

Molekül formülü: C9H12, doymamışlık derecesi:
DD = 4 aromatik yapılı bir bileşiği tanımlar. IR spektrumda aromatik gruplar incelenmeli.

IR Spektrum, C9H12
Bileşik mono-sbstitüe bir benzendir.

1H NMR Spektrum
13C NMR Spektrum
SONUÇ:


ÖRNEK. 4: Bir organik bileşik %55.17 C, %8.06 H ve % 36.78 O içermektedir. Bileşiğin,1H-NMR, 13C-NMR ve MS spektrumlarının alınarak moleküler ve yapısal formülünün bulunması.

ÇÖZÜM: Moleküldeki karbon, hidrojen ve oksijen atomlarının oranı:
Molekülün basit formülü: (C2H4O)n

Bileşiğin molekül formülünün bulunması

Kütle Spektrumu
Temel pik: m/z = 129, Fragman pik: m/z = 77 yok;  aromatik yapı yoktur. Moleküler iyon piki: m/z = 174 kuvvetlidir; bileşiğin molekül ağırlığı = 174 (izotopik pik M+ + 1 için m/z = 175)
Bu durumda, basit formül ve molekül ağırlığından molekül formülü bulunur.
(C2H4O)n  = 176            n = 4

Molekül formülü: C8H16O4, doymamışlık derecesi:
IR Spektrum
Bileşik, karbonil C = O ve C –H alkan grupları içeren bir moleküldür.

1H NMR Spektrum
13C NMR Spektrum
SONUÇ:


ÖRNEK. 5: Bir organik bileşik %65.44 C ve %6.71 H içermektedir. Bileşiğin kütle spektrometrede görülen moleküler iyon pikinin değeri 165 dir. Bileşiğin molekül formülü ve yapısal formülü nedir?

ÇÖZÜM

a. Bileşiğin molekül formülünün bulunması

Moleküler iyon piki: 165, bileşikteki N atomları: tek sayılıdır.
Elementel analiz:
Moleküler iyon piki: m/z  = 165, tek sayı olduğundan, molekülde tek sayıda (1, 3, ) N atomu vardır; kütle spektrumuna göre N = 1 adettir.

 Molekül Formülü: C9H11NO2

b. Bileşiğin yapısal formülünün bulunması

C9H11NO2 molekülünün doymamışlık derecesi (DD):

Doymamış 5 birim vardır; 5 doymamışlık, halkalar ve/veya pi bağları gösterir.
Kütle Spektrumu
IR Spektrum
1H-NMR Spektrum
SONUÇ:


ÖRNEK. 6: C, H ve O içeren bir organik bileşiğin, kütle ve IR spektrumlarından yararlanılarak yapısal formülünün bulunması.

Kütle Spektrumu
IR Spektrum

ÇÖZÜM: Olası moleküler formülün saptanması:

88/12 = 7C (en fazla)

Üç olası formül bulunur. IR spektruma göre molekül 2O içermektedir; C=O ve C-O; bileşik bir ester olabilir.

C4H8O2 formülü için doymamışlık derecesi:

1 doymamışlık 1 çift bağı gösterir; çift bağın karbonil grubuna (C=O) ait olduğu bilindiğine göre, bileşik alifatik bir esterdir.

SONUÇ:


ÖRNEK. 7: Molekül formülü bilinmeyen bir hidrokarbonun kütle ve infrared spektrumlarından olası en fazla yapının incelenerek bileşiğin yapısal formülünün saptanması.

Kütle Spektrumu
IR Spektrum

ÇÖZÜM: Kütle spektrumunda temel pik, m/z = 67; bu pik moleküler iyon piki (M+) değildir; çünkü hidrokarbonun kütlesi tek sayılı olamaz. Bu durumda: M+ piki m/z = 68 veya m/z = 82 olabilir.

Moleküler iyon piki 68 ise, bileşiğin molekül formülü C5H8’ dir ve molekül aşağıdaki yapılarda olabilir:
Molekülden bir metil radikalin kaybı temel piki (67) veriyorsa, molekülün kütlesi

67 + 15 = 82

olur ki bu durumda molekül heksindir; olası moleküler yapılar:
Bileşik, 1-pentin’dir. Bu sonuç, 1-pentinin 1H NMR spektrumu ile  de doğrulanabilir:
SONUÇ:


ÖRNEK. 8:Molekül formülü C9H12O2 olan bileşiğin yapısal formülünün bulunması

ÇÖZÜM: Molekül formülü: C9H12O2
Doymamış 4 birim vardır; 4 doymamışlık, sübstitüe benzen halkasını gösterir.

IR Spektrum
Molekül formülünde iki oksijen atomu bulunduğuna göre bileşiğin bir ester veya bir sit olma olasılığı vardır. Spektrumda OH sinyali vardır, fakat bir karboksilik asit için yeteri kadar geniş değildir, ve C=O sinyali de yoktur.

Bu durumda bileşiğin iki alkol veya bir alkol ve bir eter grubu içerdiği söylenebilir.

13C Spektrumu

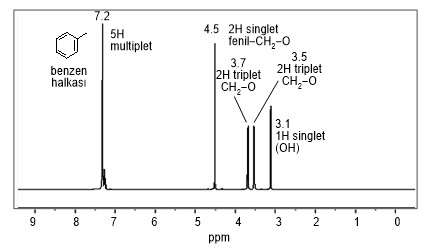

1H NMR Spektrum
C9H12O2 bileşiği üç CH2-O, bir O-H içeren bir mono-sübstitüe benzendir; bileşik, 2-benziloksietanol olabilir; bu bileşiğin kütle spektrumu ile sonuç kesinleştirilir.

Kütle Spektrumu
SONUÇ:
