NMR-1H ile Yapıal Tayinlerde İzlenenen Yollar (methods in structure determination with NMR-1H)

NMR-1H ile yapısal tayinlerde izlenecek yollar, aşağıda çeşitli örnekler verilerek açıklanmaya çalışılmıştır.


ÖRNEK. 1

Molekül formülü C4H8O2 olan bir bileşiğin yapısal formülü nedir? (Bu bileşik için IR spektrumunda bir C = O grubu bulunduğu saptanmıştır.)

NMR verileri:

1. Farklı proton tiplerinin sayıları saptanır.

·         NMR sinyallerinin sayısı farklı proton tiplerinin sayısına eşittir.
  • Spektrumda üç NMR sinyali vardır: (A), (B), (C); bu durumda molekül üç tip proton içerir: Ha, Hb, Hc

2. İntegral değerlerinden Her sinyali veren H atomlarının sayısı bulunur.

  • İntegral değerlerinin toplamı: 14 + 11 + 15 = 40 birim
  • C4H8O2 molekülündeki protonların sayısı: 8
  • Her proton için: 40/8 = 5 birim
  • Her integral değeri 5 ile bölünerek sonuç ~yakın tam sayı olarak verilir.


3. Her bir siplitting paterninden hangi C atomunun hangisine bağlı olduğu saptanır.

  • (C) sinyali bir singlettir ve bitişiğinde eşdeğer olmayan H atomları bulunmayan CH3 grubundan dolayıdır; olası yapılar;

  • (A) sinyali bir triplettir; bitişik karbon atomunda iki H (CH2) olmalıdır.
  • (B) sinyali bir kuartettir; bitişik karbon atomunda üç H (CH3) olmalıdır.
  • Bu bilgiler molekülde bir etil grubu olduğunu gösterir. CH3 CH2¾

Özetlenirse, C4H8O2 molekülü, CH3¾, CH3CH2¾, ve C = O (IR verisi) içermektedir. Bu atomlar bileşiğin kapalı formülüyle kıyaslandığında bir O atomunun daha gerektiği görülür. O atomu 1H NMR spektrumda absorbsiyon yapmadığından, varlığı, yakınındaki protonların kimyasal kaymalarından yorumlanarak bulunur. O atomu karbon atomundan daha elektronegatif tir, dolayısıyla yakınındaki protonların korunmalarını kaldırır (deshielding) ve absorpsiyonlarını düşük alana kaydırır.

4. Yapının tamamlanabilesi için kimyasal kayma ilişki çizelgeleri kullanılır.

  • Elde edilen kısmi yapılar, spektrumda verilen splitting verileri ve kimyasal kayma değerleriyle aynı sırada olacak şekilde yerleştirilir.
  • Bu örnekte, sadece splitting verileri dikkate alındığında iki izomerik yapının (X ve Y) olabileceği görülür.

Kimyasal kayma değerleri olası iki izomeri birbirinden ayırır. Elektronegatif O atomu bitişik H’lerin deshield olmasına neden olacağından bunların 3 ve 4 ppm arasında bir yere kaymasına yol açar. Eğer doğru yapı X ise, CH3 grubunun sebep olduğu singlet (Hc) düşük alanda çıkar. Doğru yapının Y olması durumunda CH2 grubundan dolayı olan kuartet (Hb) düşük alanda yer alır.

C4H8O2 molekülünün spektrumunda 3.7 ppm’de bir kuartet değil, singlet vardır; doğru yapı X ile gösterilen metil propiyonat bileşiğidir.

C4H8O2 formülü, bir etil grubu ve bir metil grubu içeren iki ayrı esteri tanımlar; metil propiyonat (X bileşiği) ve etil asetat (Y) NMR verileri kıyaslandığında, triplet pik gruplarının birbirlerine yakın değerlerde olmasına karşın, kuartet ve singlet pik grupları farklı alanlarda bulunur.


Aşağıdaki 2, 3, 4 örneklerinde, aynı C4H8O2 kapalı formülle gösterilen bazı bileşiklerin NMR spektrumları ve yapı analizleri verilmiştir.


ÖRNEK. 2

Molekül formülü C4H8O2 olan bir bileşiğin yapısal formülü nedir?


ÖRNEK. 3

Molekül formülü C4H8O2 olan bir bileşiğin yapısal formülü nedir?



ÖRNEK. 4

Molekül formülü C4H8O2 olan bir bileşiğin yapısal formülü nedir?



ÖRNEK. 5

Molekül formülü C5H10O2 olan bir bileşiğin yapısal formülü nedir?


NMR verileri: 4 takım eşdeğer olmayan protonlar vardır.


İntegrallerin relatif değerleri ve bunlardan her sinyaldeki protonların sayısı bulunur. (C5H10O2 formülünde 10 H vardır.)


Kısmi yapıların saptanması:

3 H singlet (3.6 ppm’de)            : 1 CH3 grubunu gösterir; bitişiğinde hidrojen atomu bulunmayan, yani ayrılmış bir metil grubuna ait olmalıdır. İlişki çizelgelerinin incelenmesiyle CH3OC(=O)- fonksiyonel grubu üzerinde durulur (a).

Diğer protonların 2:2:3 oranındaki dağılımı ve kapalı formül n-propil grubun varlığını gösterir. Bu gözlemlere göre yapı CH3OC(=O) CH2CH2CH3 olabilir. Son üç pikin konumları ve gruplaşma şekilleri de bu hipotezi doğrular.

2 H triplet (2.2 ppm’de): – CH2 grubunu gösterir; karboksilata bitişik metilen grubu için karakteristiktir (b).

2 H sekstet (1.7 ppm’de): – CH2 grubunu gösterir; diğer metilen grubuna aittir. Bu pikin (2+1)(3+1) = 16 pike bölünmesi beklenir; ancak cihazın rezolusyonunun yeterli olmaması nedeniyle, sadece 6 pik gözlenmektedir.

3 H triplet (0.9 ppm'de): 1 CH3 grubunu gösterir;metilene bitişik bir metil grubu için karakteristiktir.

Bu bilgilere göre C5H10O2 bileşiği verileri ve yapısal formülü aşağıdaki gibi olmalıdır:



ÖRNEK. 6

Molekül formülü C5H10O2 olan bir bileşiğin yapısal formülü nedir?



ÖRNEK. 7

Molekül formülü C4H9Br olan bir bileşiğin yapısal formülü nedir?



ÖRNEK. 8

Molekül formülü C8H10O olan bir bileşiğin yapısal formülü nedir?



ÖRNEK. 9

Molekül formülü C5H9BrO2 olan bir bileşiğin yapısal formülü nedir?



ÖRNEK. 10

Molekül formülü C9H10O olan bir bileşiğin yapısal formülü nedir?



ÖRNEK. 11

Molekül formülü C11H14O olan bir bileşiğin yapısal formülü nedir?



ÖRNEK. 12

Molekül formülü C5H9ClO2 olan bir bileşiğin yapısal formülü nedir?



ÖRNEK. 13

Molekül formülü C5H8 olan bir bileşiğin yapısal formülü nedir?

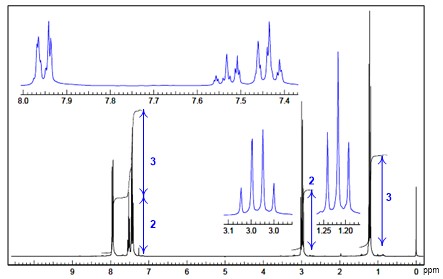

ÖRNEK. 14

Molekül formülü C10H12O olan bir bileşiğin yapısal formülü nedir?
