1H NMR Spektraya Çevresel Etkiler (environmental effects on 1H NMR spectra)

Çekirdeklerin bulunduğu kimyasal çevre enstrümanın responsunu etkiler. Bir NMR spektrumdan sinyallerin sayısı, şiddeti, konumu (kimyasal kayma) ve bölünmeleriyle (splitting) ilgili çeşitli bilgiler edinilebilir. Her çekirdek tek bir absorbsiyon piki ile tanımlanır, pikin konumu atomun kimyasal durumuna bağlı değildir.

Magnetik alan (B0) ve frekantaki (n) çok küçük artışların absorbsiyon değerlerini ölçebilen bir cihazla nükleer absorbsiyon piklerinden birinin çevresindeki spektral bölge detaylı olarak incelenirse, tek pikin birkaç pikten oluştuğu görülür; asıl piki oluşturan piklerin konumu ve şiddetleri, absorbsiyonu yapan çekirdeğin kimyasal çevresine bağlıdır.

NMR spektraya çevresel etkiler iki grup altında toplanabilir:

  • Kimyasal Kayma (Shift): Sinyallarin konumunu gösterir; referans bir sinyale karşı relatif olarak sinyalin konumuna “kimyasal kayma” denilmektedir.
  • Spin-Spin Bölünmesi (Splitting): Sinyal bölünmesi, bitişik karbon atomlarındaki proton sayılarını gösterir. Bölünen pikler arasındaki mesafe, eşleşme, J (kapling) sabiti olarak tanımlanır.
Kimyasal kayma, basit bir örnekle, etanolün düşük rezolusyonlu bir cihaz ile çizilmiş olan aşağıdaki şekil(a)’da görülebilir. Spektrumuda; soldan sağa doğru 1:2:3 alan oranlarında üç proton piki vardır. Bu oranlara göre pikler sırasıyla hidroksil, metilen ve metil protonlarıdır. Üç absorbsiyon piki protonun absorbsiyon frekansında küçük farklılıklar olduğunu gösterir. Bu, H atomunun bağlı olduğu gruba göre değişir; bu etki "kimyasal kayma (shift)"dır.

Spin-spin bölünmesi için, yine etanol örneği incelendiğinde, etanolün yüksek rezolusyonlu spektrumunda üç proton pikinden ikisinin ilave piklere bölündüğü görülür. Kimyasal kaymanın üstüne binen bu ikinci etki, "spin-spin bölünmesi"ndendir. Yapısal analizlerde her iki etki de önemlidir.


Mutlak alan kuvvetinin yüksek rezolusyonun gerektirdiği doğrulukta tayin edilebilmesi çok zordur veya olanaksızdır; oysa yardımcı tarama sarımlarının neden olduğu alan kuvvetindeki "değişme" birkaç mili gausa kadar ölçülebilir. Bu durumda, rezonans absorbsiyon piklerinin konumlarını ayni anda ölçülen standart bir maddenin rezonans pikine göre kıyaslamalı olarak rapor etmek uygun olur. Bu yöntemde magnetik alandaki düzensizliklerin etkisi en azdır. Bir iç standart kullanılması da avantajlıdır, çünkü kimyasal kaymalar osilatör frekansından bağımsız olarak kaydedilir.

Çeşitli iç standartlar vardır, fakat en çok kullanılan tetrametilsilan (TMS), (CH3)4Si dır. Bu bileşikteki tüm protonlar birbirine eşdeğerdedir, ve TMS'nin kayma parametresi diğer protonların pek çoğundan daha büyüktür. Bu özellik TMS nin, yüksek bir uygulama alanında, bir spektrumdaki ilgilenilen piklerin hemen hepsinden daha uzakta tek ve keskin bir pik vermesini sağlar.


NMR Spektranın Apsis Skalası

NMR grafikleri d değerleri ile doğrusal bir skala izlerler. Veriler soldan sağa doğru artan alan akımlarında alınır.

Referans olarak TMS (tetrametilsilan) kullanıldığında, d skalasında TMS piki d = 0 da çıkar ve d nin değeri sağdan sola doğru artar. Aşağıda verilen iki spektra farklı sabit alanlı cihazlarda alınmış olmasına karşın çeşitli piklerin ayni d değerlerinde çıktığı görülmektedir.

Spin-spin bölünmesini kaydetmek için miligaus veya hertz skalası kullanılır. Hertz skalası daha çok uygulanır. Referans TMS pikinin konumu, sağdan sola doğru artan frekanslarda, sıfır kabul edilir. Böylece, TMS pikinin çıktığı alan sabit tutulduğunda protonu rezonansa sokmak için gerekli olan osilatör frekansı artışı ile verilen bir pikin frekansı birbirine eşit olur.

Şekilde görüldüğü gibi, 60 MHz ve 100 MHz cihazlarda spin spin bölünmesi, frekans birimleri (J) ile birbirinin aynisidir. "Frekans birimleri"ndeki kimyasal kayma daha yüksek frekanslı cihazlarda görülür.

NMR spektranın apsis skalaları


KİMYASAL KAYMA

Her çekirdekte karşı alan, dolayısıyla etkin alanın değişmesine kimyasal kayma denilmektedir.

Aynı izotopun tüm nükleer spinleri, Zeeman etkileşimine ilaveten başka tür etkileşimler olamadığı durumlarda, aynı rezonans frekansındadır. Oysa frekans, bir moleküldeki her çekirdeğin, elektron yoğunluğuna (elektron yoğunluğu ise, yakındaki atomların elektronegatifliğine, bitişik atomların hibridizasyonuna ve, bitişik p bağlarından diamagnetik etkilere bağlıdır), moleküldeki kimyasal bağlara ve çekirdek tiplerine bağlı olarak değişir.


Çekirdeği saran elektronların hareketiyle oluşan alan nedeniyle çekirdek, dış alandan biraz daha küçük (bazen da daha büyük) etkin bir alanla karşı karşıya kalır; alanın büyüklüğü, uygulanan dış alanla doğru orantılıdır.


Buyg: B0 'da, çekirdeğin rezonans davranışını tayin eden sonuç alandır. TMS rezonans hattını çıkaran alan kuvveti Bref, örneğin verilen bir absorbsiyon piki için Börn ise,


Kimyasal kayma parametresi d,


sörn ve sref : örnek ve referansın koruma (veya perdeleme) parametreleridir. s çekirdeğin etrafındaki elektron yoğunluğuna, elektron yoğunluğu da çekirdeğin bulunduğu bileşiğin yapısına bağlıdır.

Kimyasal kayma parametresi (d), örnek ve referansın rezonans frekansları nörn ve nref ile gösterildiğinde,


eşitliğiyle verilir. d boyutsuzdur ve ppm olarak relatif kaymayı belirtir; verilen bir pik için d, cihazın 60, 90, veya 100 MHz lık olmasından bağımsızdır. (kullanılan diğer bir kimyasal kayma parametresi t dur, d = 10 – t)

Çeşitli fonksiyonel gruplardaki protonlarının s’ları farklı olduğundan gerekli uygulama alanı gruptan gruba değişir. Örneğin, etanoldeki hidroksil protonu en düşük uygulanan alanda çıkar, sonra metilen protonları, daha sonra da metil protonları görülür. Burada iki önemli noktayı belirtmek gerekir:

·         Herhangi bir gruba bağlı olmayan teorik bir hidrojen çekirdeği için hesaplanan uygulama alanı, NMR spektrumun en solunda bir noktadadır, ve etanole ait üç pik için de bundan daha büyük uygulama alanları gerekir.
·         Uygulanan alanın, metil protonunu uyaracak bir seviyede sabit tutulması durumunda metilen protonlarını rezonansa sokabilmek için frekansın artırılması gerekir.


Diamagnetik Akımların Etkisi

Daha önce açıklandığı gibi, kimyasal kayma moleküldeki elektronların akımlarıyla (dolaşmalarıyla) üretilen ikincil magnetik alanlardan meydana gelir. Bu elektronik akımlar (yerel "diamagnetik akımlar") sabit magnetik alandan etkilenerek, bir protonu belirleyen alanı azaltan veya yükselten ikincil alanlar oluştururlar.

Protona bağlı elektronlar magnetik alanın etkisi altında, magnetik alana dik bir düzlem içinde, çekirdeğin etrafında dolaşırlar. Bu hareketin sonunda dış (birincil) alanın zıt yönünde bir ikincil alan doğar; buradaki olay elektronların tel bir luptan geçişine benzer. Böylece çekirdek, daha küçük olan alanın etkisine girer ve dış alana karşı korunur; nükleer rezonansın oluşması için, sonuçta, dış alanın artırılması gerekir. Elektronların hareket frekansı, ve buna bağlı olarak da ikincil alanın büyüklüğü, dış alanın kuvveti ile doğru orantılıdır.

Bir çekirdeğin diyamagnetik korunması (shielding)

Verilen bir çekirdeğin karşılaştığı korunma, onu saran elektron yoğunluğuna bağlıdır. Diğer etkenlerin bulunmadığı bir durumda, çekirdeğe bağlı diğer grupların elektronegatif özelliklerinin artmasıyla korunma da azalır. Bu etki metil halidlerdeki (CH3 X) protonların d değerleri ile açıklanabilir.

En az elektronegatif olan I protonlardan elektronları en zor çeker; böylece iyodun elektronlarının korunma etkisi en fazladır. Benzer şekilde, metanolün metil protonlarının etrafındaki elektron yoğunluğu, oksijene bağlı olan protonun etrafındaki elektron yoğunluğundan daha fazladır, çünkü oksijen karbondan daha elektronegatif bir elementtir. Bu durumda metil pikleri hidroksil piklerinden daha yüksek alanda çıkarlar. Silikon oldukça elektropositif bir element olduğundan TMS'deki proton piklerinin konumu bu modelle de açıklanabilir. Asidik protonun elektron yoğunluğunun çok düşük olması nedeniyle, RSO3H veya RCOOH daki proton piki çok düşük alanda çıkar (d > 10).

Elektronegatiflik



Magnetik Anizotropinin (non-uniformity) Etkisi

Çift veya üçlü bağlar içeren bileşiklerin spektrasındaki bazı proton piklerinin konumları yerel diamagnetik etki ile açıklanamaz. Örneğin, artan asidite (veya protonların bağlı olduğu grupların artan elektronegativite) özelliklerine göre sıralanan aşağıdaki hidrokarbonlardaki protonların değerleri düzensiz bir durum gösterirler:

Bitişik Atomların Hibridizasyonu ve
p-Bağlarının Diamagnetik Etkisi


Aldehit protonu RCHO (d ~10) ve benzen protonu (d ~ 7.3), bunların bağlı oldukları grupların elektronegatiflik özelliklerine göre bulunmaları gereken alandan çok daha düşük değerlerde çıkarlar.

Bu durum iki veya üçlü bağların kimyasal kaymada etkili olduğunu gösterir; etkiler bu tip bileşiklerin anizotropik magnetik özellikleriyle açıklanır.


Benzen Halkasındaki Protonlar

Bunun için önce "magnetik hassasiyet" ifadesini açıklayalım: Bir maddenin magnetik hassasiyeti bir dış alan tarafından tesirle magnetik hale getirilebilme kolaylığı olarak tarif edilir. Kristal aromatik bileşiklerin magnetik hassasiyetleri, aromatik halkanın uygulanan alana göre olan konumuna (yönüne) göre önemli derecede değişir. Bu anizotropi şekildeki modelden açık olarak görülmektedir. Burada aromatik halka düzlemi magnetik alana diktir; bu konumda alan p elektronları etkileyerek halkanın etrafında dönmesine neden olur (bir halka akımı). Sonuç bir tel lupda oluşan akıma benzer; uygulanan alana zıt yönde hareket eden ikincil bir alan oluşur. Bu ikincil alan halkaya bağlı protonlara uygulanan dış alanla ayni yönde bir magnetik etki de yapar. Bu durumda, aromatik protonların rezonans haline getirilmesi için düşük bir dış alana gerekir. Bu etki halkanın alana göre diğer konumlarında ya hiç bulunmaz veya kendi kendini yok eder.


Halka akımı ile aromatik protonların korunmadan çıkması (deshielding)


Karbon-Karbon Çift Bağlardaki Protonlar

Etilenik çift bağı için de benzer bir model şekillendirilebilir. Molekül alana göre, şekildeki gibi bir konumda bulunursa, p elektronların bağ ekseni düzleminde dolaştığı düşünülür; oluşan ikincil alan protona etki ederek uygulanan alanı kuvvetlendirir. Böylece korunmanın bozulmasıyla pik daha yüksek d değerine kayar.

Elektronik akımlar sonucu etilende korunmanın kalkması (deshielding)


Karbon-Oksijen Çift Bağlardaki Protonlar

Bir aldehit molekülünde bu etki, karbonil grubunun elektronegatif yapısından kaynaklanan etki ile birleşir ve sonuçta çok büyük d değerlerine çıkılır.

Aldehitlerde korunmanın kalkması (deshielding)


Karbon-Karbon Üçlü bağdaki Protonlar

Asitilenik bir bağda, bağ eksenindeki simetrik p elektronların dağılımı, elektronların bağ etrafında dolaşmalarına yol açar (tersine, bir çift bağın elektron dağılımındaki hareketsiz düzlem böyle bir dolaşmayı engeller). şekilde bu düzenlenmede protonların kaydırıldığı görülmektedir. Bu etki, protonların asiditesinden ve bağın dik konumundan oluşan elektronik akımların etkisini (korunmanın kalkması) yok etmeye yetecek kadar büyüktür.

Asetilende korunma (shielding) oluşması


Kimyasal Kayma (Shift) ile Yapının İlişkisi

Kimyasal kayma fonksiyonel grupların tanımlanmasına ve grupların yapısal düzenlenmelerinin açıklanmasında kullanılır. Bu uygulamalar yapı ve kayma arasındaki deneysel ilişkilere dayanır. d 'nin gerçek değeri madde konsantrasyonuna olduğu kadar solventin yapısına da bağlıdır.

Bu konuda çeşitli şekillerde düzenlenmiş ilişki grafikleri ve tabloları  hazırlanmıştır. Çeşitli yapısal ortamlarda protonun absorbsiyon konumlarını gösteren ilişki çizelgeleri ve tablolar hazırlanmıştı. Aşağıda, örnek olarak iki ilişki çizelgesi ve bir tablo verilmiştir.

Bazı Grupların 1H NMR Kimyasal Kayma Aralıkları



Karakteristik 1H Kimyasal Kaymalar (Shifts), d



SPİN-SPİN BÖLÜNMESİ (SPLITTING)

Spin-Spin Splitting (Bölünme): Aynı veya bitişik karbondaki eşdeğer olmayan protonlar arasındaki magnetik etkileşim nedeniyle piklerin, çoklu piklere bölünmesidir.

Spin-Spin Kapling (Eşleşme): İki proton birbirinin pikinin çoklaşmasına (split) neden oluyorsa, bu iki proton eşleşmiştir (kapıld). Eşleşmiş protonlar birbirinin NMR sinyalinin bölünmesine neden olurlar. n tane bitişik protonun kaplingi bir sinyali n+1 pike böler.

Kapling Sabiti, J, Hz: Sinyalin bölünme ölçüsüdür; bir çoklu pikler (veya bölünen pikler) arasındaki mesafeye kapling sabiti denir. J’nin büyüklüğü, sadece bir moleküldeki magnetik atomların neden olduğu alanlara bağlıdır, fakat dış alanın (B0) gücünden bağımsızdır.



Spin-Spin Splitting Koşulları

1. Eşdeğer protonlaın birbirleri üzerinde splitting etkisi yoktur. Metil klorürde üç C¾H protonu, 1,2-dikloroetanda ise dört C¾H protonu kimyasal olarak birbirleriyle eşdeğerdir; her iki molekülde de splitting olmaz.

2. Bir molekülde protonların birbirlerinden uzaklıkları iki karbon atomu arasındaki mesafeden daha fazla olduğunda, birbirlerine split etkisi yapmazlar. Aşağıdaki iki örnekten birincisinde splitting gözlenirken, ikincisinde genellikle splitting yoktur.

3. Ha ve Hb eşdeğer değillerse, (a) ve (b) Ha ve Hb ayni karbon üzerinde olduğunda, ve (c) Ha ve Hb bitişik karbonlarda, olduğunda splitting gözlenir.

4. Bir molekülde, protonlar birbirlerinden 3 s bağından daha fazla sayıda s bağıyla ayrılıyorsa, genellikle splitting gözlenmez. 2-Bütanon ve etil metil eterde Ha ve Hb arasında 4 s bağı bulunduğundan, her iki molekülde de splitting olayı yoktur.

n + 1 Kuralı: Bir hidrojene bitişik atomda (veya atomlarda), kendisiyle eşdeğer-olmayan, fakat kendi aralarında eşdeğer olan n tane hidrojen bulunuyorsa, bu hidrojenin sinyali n+1 adet pike bölünür. Spinleri (I) ½’ den farklı olan çekirdekler için çoğalma (2nI+1) sayısına eşittir. Bir çoğalmanın relatif alanları bandın orta noktasına göre simetriktir ve (x+1)n  formülünün açılmasıyla elde edilen katsayılarla orantılıdır. Bu kuralın genel şeması aşağıdaki tabloda verilmiştir.

Birinci Derece Çoklukların Relatif Şiddetleri (I = ½ )



Bir çekirdek, farklı J değerlerindeki iki veya daha fazla komşu çekirdekle spin-kapling yaparsa, siplittig paternin tamamı n+1 kuralına uymaz; bir J değeri için olan splittingler, diğer bir J değerindekilerden etkilenerek farklı splitting şekilleri verirler.

Örneğin, alkenil protonlarının splittinginde, yakındaki bir proton, sinyali bir dublete bölerken, ikinci yakın proton, dubleti, dubletlerin dubleti halinde böler.


Aşağıda, ikinci-derece spektra olarak yorumlanan bazı komplike spektra örnekleri verilmiştir.


ÖRNEK. 1

Br2CHCH2Br (1,1,2-tribromoetan)


Dublet pik grubu

Moleküldeki CH2 grubunun neden olduğu dubletin oluşum mekanizmasını inceleyelim. Bir magnetik alana (B0) konulduğunda CH2 grubuna bitişik karbondaki proton (CHBr2), B0. ile ayni yönde (­) veya ters yönde (¯) yer alır. Bu durumda CH2 protonları biri B0’dan biraz daha büyük ve diğeri B0’dan biraz daha küçük olan birbirinden çok az farklı iki magnetik alan algılar; absorbsiyon yapan protonlar NMR spektrumda iki farklı frekansta absorbsiyon yapar. Sonuçta tek absorbsiyon, eşit şiddetlerde iki pike (bir dublete) bölünür.

Triplet pik grubu

Bitişik karbon atomlarındaki Ha ve Hb, bir magnetik alan (B0) uygulandığında, alan ile ayni (­) veya zıt (¯) zıt yönde yönlenir. Absorbsiyon yapan proton birbirinden çok az farklı üç magnetik alan algılar:


Absorblayan proton, üç farklı magnetik alan algıladığından üç farklı frekansta absorbsiyon yapar; dolayısıyla, tek absorbsiyon piki üçe (triplet) bölünür.



ÖRNEK. 2

CH3¾CH2¾OH (etanol)

Metil grubundaki protonlar, yukarıdaki 1,1,2-tribromoetan örneğinde anlatıldığı gibi, metilendeki iki proton nedeniyle bir triplet pik grubu gösterirler. Alan oranları 1:2:1 dir.

Metilen bandının çoğalmasını, bitişik metil grubundaki üç proton tayin eder. Bir moleküldeki iki metilen protonunun (¾CH2¾) dört olası spin hali vardır ve tüm örnek içinde bu bileşimlerin her biri eşit olarak temsil edilirler; pik alan oranları 1:3:3:1 olan dört pike ayrılır. Burada sekiz olası bileşim vardır; bunlardan üçlü bileşimlerden ikişer grubun magnetik etkileri birbirine eşittir; metilen piki alan oranları 1:3:3:1 olan dört pike ayrılır; bir kuartet meydana gelir.

(Etanoldeki OH protonu (çok saf etanol hariç), genellikle, bitişiğindeki protonların NMR sinyalini bölmez, bitişik protonlar da alkol OH sinyalini bölmezler; n=0.)



Kompleks Spin-Spin Splitting Paternleri

Işın absorblayan proton, bulunduğu karbon atomuna bitişik iki (veya daha fazla) karbon atomundaki eşdeğer olmayan protonlarla eşleştiğinde (kapıld) kompleks splitting meydana gelir.


ÖRNEK. 1

BrCH2CH2CH2Br (1,3-dibromopropan)

Protonun bulunduğu karbon atomuna bitişik karbon atomlarındaki eşdeğer olmayan protonlar birbirleriyle eşdeğerlerse n+1 kuralı hala geçerliliğini korur.

Molekülün iki ucundaki dört eşdeğer protonun grup bandı sayısını merkez karbondaki protonlar (iki tanedir) belirler; buna göre, uçlardaki CH2 grupları için:

Merkez karbondaki iki metilen protonunun çoğalma sayısını da uçlardaki eşdeğer dört proton saptar:


(x + 1)4 formülünün açılmasıyla 1:4:6:4:1 katsayıları bulunur ve pik alanları bu katsayılarla orantılıdır.


dir, her terimin katsayısı sıra ile yazılırsa,



ÖRNEK. 2

CH3 CH Br CH3 (2-bromopropan)

2-Bromopropanda Hb’ye bitişik karbon atomlarındaki Ha ile gösterilen eşdeğer olmayan protonlar birbirleriyle eşdeğerlerdir; dolayısıyla n+1 kuralı geçerlidir.

İki metil grubundaki altı metil protonu, merkez karbondaki proton sayısı n = 1 olduğundan,


Merkezdeki karbon atomuna bağlı bir proton için de uçlardaki 6 proton nedeniyle (n = 6), 7 pikli bir grup bandı oluşur.


bu piklerin alanları (x+1)6 nın açılımıyla,



ÖRNEK. 3

CH3CH2CH2OCH2CH2CH3 (Dipropileter))


Dipropilterde Hc ile eşdeğer olmayan, Hc’ye bitişik karbon atomlarındaki Hb protonları, ve Hb ile eşdeğer olmayan Hb’ye bitişik Ha ve Hc protonları kendi aralarında eşdeğerdir; moleküldeki çekirdekler için n+1 kuralı uygulanabilir.



ÖRNEK. 4

CH3 CH2 CH2¾Br (1-bromopropan))

Metilen protonları (Hb) bandı, J(ab) ve J(bc) arasındaki fark nedeniyle, magnetiklikleri eşdeğer olmayan iki grup protonun etkisi altındadır; protonun (burada Hb) bulunduğu karbon atomuna bitişik bir karbon atomunda n tane ve diğer bitişik karbon atomunda da m tane eşdeğer olmayan protonlar bulunması halinde n+1 kuralı uygulanamaz; kapling sonucu sinyal, (n+1)(m+1) pike bölünür.

1-bromopropandaki Ha, Hb, Hc prtonları için pik sayıları:


Aşağıdaki şekil(a)’da 1-bromopropanın Hb protonları için splitting (bölünme) diyagramı verilmiştir; görüldüğü gibi sinyal, 12 pike ayrılır; bölünme tripletlerin kuarteti şeklindedir. (Çoklukların çoklukları, veya multipletlerin multipletleri)

Piklerin sayısı, kapling sabitleri Ja ve Jb’nin relatif büyüklüğüne bağlı olan sinyale göre belirlenir. Ja ve Jb birbirine yakın değerlerdeyse, pikler üst üste düşer ve daha az sayıda pik gözlenir (Şekil b ve c);



ÖRNEK. 5

CH2CHOOCCH3 (vinil asetat)


Dubletlerin dubleti splitting (bölünme): İki proton birbirinin bölünmesine neden olduğunda, eşleşme (kapling) meydana gelir.

Vinil asetatta Hc ve Hb biribiriyle eşdeğer değildir; bu nedenle, n+1 kuralı uygulanamaz. Bitişik konumdaki iki protonlar grubundan birinde n, diğerinde m tane olduğunda NMR sinyali = (n+1)(m+1).

Alkenil protonlarının splitting paternleri birbirlerinden farklıdır; bunun nedeni, kapling sabitlerinin büyüklüklerinin farklı olamasıdır.


Aşağıdaki şekilde vinil asetatın alkenil protonlarının splitting diyagramı verilmiştir; görüldüğü gibi, yakındaki bir proton, sinyali bir dublete bölerken, ikinci yakın proton, dubleti, dubletlerin dubleti halinde böler.



ÖRNEK. 6

C6H5CH=CH2 (stiren)



Stirendeki Ha sinyali  Hb ile kaplin (Jab = 17 Hz) yaparak, ve sonra Hc ile kapling sonucu (Jac = 11 Hz) bir kez daha bölünür.

Stirendeki Hb protonu Ha ile kaplin (Jab - 17 Hz) yaparak bölünür, ve sonra Hc ile kapling (Jbc = 1.4 Hz) sonucu bir kez daha bölünür.



Kimyasal Yer Değiştirmenin Spektraya Etkisi

Kimyasal yer değiştirmen NMR spektraya etkisini etanolün spektrumu üzerinde açıklayalım:

Etanolün 1H NMR spektrumu

Spektrumdaki OH protonunun bitişiğindeki ¾ CH2 ¾ nedeniyle bir üçlü (triplet) grup piki vermesi beklenirken neden tek (singlet) bir pik görülür?

Metilen protonları ve OH protonları arasında sadece üç tane bağ vardır; OH ve metilen piklerinin sayısını artıracak, yani grup pikleri oluşturacak eşleşme olayı gerçekleşmelidir.


Gerçekte, çok saflaştırılmış bir alkol örneği ile çalışıldığında şekil(b)’de görüldüğü gibi bir spektrum elde edilir; burada, beklenen üçlü OH pikleri ve metilenin sekizli grup piki gözlenebilmektedir. Saf örneğe eser miktarda bir asit veya baz ilave edildiğinde spektrum tekrar şekil(a)'daki görünümüne dönüşür.

OH protonlarının alkol molekülleri arasındaki yer değiştirmesinin ortamda bulunan safsızlıklarla olduğu kadar asitler ve bazlarla da katalizlendiği (artırılır) bilinmektedir. Bu katalistlerin varlığı durumunda dekapling olur (veya eşleşme bozulur). Yer değiştirme hızlı ise, her OH grubu kısa bir süre ile birkaç tane protona sahip olur; bu süre içinde, OH protonlarının hepsi metilen protonlarının üç spin düzeninin etkisinde kalırlar. Böylece alkolik protondaki magnetik etkilerin birbirini ortalamasıyla keskin ve tek bir pik oluşur. Yer değiştirme frekansı, etkileşen bileşikler arasındaki ayrılma frekansından daha büyük olursa, daima spin dekapling olayı ile karşılaşılır.

Kimyasal yer değiştirme sadece spin-spin spektrasını değil, kimyasal kayma spektrasını da etkiler. Saflaştırılmış alkol-su karışımları iyi tanımlanmış ve kolaylıkla ayrılabilen iki OH proton piki verirler. Katalist olarak bir asit veya baz ilave edildiğinde, iki pik birleşerek keskin tek bir hat şekline dönüşür. Burada katalist, alkol ve su arasındaki protonun yer değiştirme hızını artırarak korunma etkisini ortalama bir düzeye getirmiştir. Yer değiştirme hızı alkol ve suyun kendi hatlarının ayrılma frekansından biraz daha büyük olduğunda tek bir keskin hat elde edilir. Diğer taraftan, yer değiştirme frekansının bu frekans farkı ile aynı olması durumunda korunma etkisi ancak kısmen ortalanabileceğinden geniş bir hat çıkar. Hat genişliğinin yer değiştirme hızı ile olan ilişkisi, bu tür işlemlerin kinetikleri ile bağıntılıdır ve NMR ın önemli bir uygulama alanıdır.


İkinci Derece Spektra

Dn/J nin 7'den küçük olması durumunda birinci derece spektra için geçerli olan kurallar geçerliğini kaybeder, n+1 kuralı uygulanamaz. Dn'ün J'ye yaklaşmasıyla iki grup pikinin iç kısmındaki pikler, dıştaki piklerin alanlarından harcayarak büyürler, ve tabii bu durumda grup piklerinin simetrisi de bozulur. Böyle bir spektrumun analizi oldukça zorlaşır.

İkinci derece spektra J değerlerinin kıyaslamasına dayanan geleneksel metotlarla analizlenemez. Bazı basit paternler deneyimli kişilerce anlaşılabilir ve tanımlanabilirse de, çok kompleks spin sistemleri ancak spektral simülasyon programlarıyla aydınlatılabilir; örneğin, tahmin edilen çeşitli J değerleri ve kimyasal kayma farklarından yararlanılarak teorik bir spektrum elde edilebilir.


Bazı tanımlar

Her farklı proton A, B, C, .. harfleriyle gösterilir.

  • Protonlar kimyasal ve magnetik olarak eşdeğerse, A2, B2, .. gibi işaretlenir.
  • Protonlar kimyasal olarak eşdeğer, fakat magnetik olarak eşdeğersizse AA’, BB’,  ile tanımlanır.
Bir çift protonun kimyasal kayması birbirinden çok farklıysa tanımlamada X, Y Z harfleri kullanılır. Üçlü protonlar grubu durumunda, M, N, ..ara harfkerle işaretleme yapılır.

İkinci derece spektrada önemli etkenler

  • Magnetik eşdeğersizlik.
  • Kapling yapan protonlar arasındaki kimyasal kayma (n) farkının, kapling sabitine (J) yakın değerlerde olması.
Dn/J değerleri
  • Dn/J > 10 olduğunda, bölünme paterni birinci derecedir; bu durumda iki protonun eşleşmesi (kaplingi) zayıftır.
  • Dn/J < 10 olduğunda ise, bölünme paterni ikinci derece haline gelir; bu durumda iki proton arasındaki kapling kuvvetlenir.


ÖRNEK. 1

(a) İki yakın (komşu) proton vardır. J = 7 Hz. Dn/J büyükse, birinci derece bir spektrum elde edilir. Spin sistemi AX tir, ve kapling zayıftır (kimyasal kaymaya göre). Sonuç: İki dublet.


(b) Dn/J küçüldükçe ikinci derece etkinleşmeye başlar; kapling enerji seviyeleri kimyasal kaymalarla örtüşmeye başlar.

Spin sistemi “AB” dir ve kapling kuvvetlenmeye başlamıştır. J = 7 Hz değeri korunmaya devam eder.



ÖRNEK. 2

AX2, AB2 Spin Sistemleri


(a) Dn/J büyük olduğunda, birinci derece spektrum elde edilir. Sonuç: Bir dublet ve bir triplet.


(b) Dn/J değeri düştükçe ikinci derece davranışı gözlenmeye başlar.

Spin sistemi: AX2, AB2 şekline döner.



ÖRNEK. 3

(a) Dn/J büyük olduğunda, birinci derece spektrum elde edilir. Sonuç: Bir çift  triplet.


(b) Dn/J değeri düştükçe ikinci derece davranışı gözlenmeye başlar.

Spin sistemi: A2X2, A2B2 şekline döner.



ÖRNEK. 4



Etilbenzen Spektrumunda Spin Sistemi


Metil (CH3) grubunun kapling paterni A3X2 formundadır; bir AX2 multiplete benzer, dolayısıyla birinci derece spektrum görünümündedir: Triplet.

Benzer şekilde metilen (CH2) grubu da A2X3 formundadır; bu ise AX3 ile eşdeğerdir. Gruplar spektrumda geniş bir mesafeyle ayrıldıklarından birinci derece bir görünüm verirler: Kuartet.

Aromatik sinyaller birbirlerine çok yakındırlar; ikinci derece etkiler ortaya çıkar. Meta ve para sinyaller triplet şeklindeyken, orto sinyali bir dublettir.

NMR kapling bilgilerinin açık bir şekilde görülebilmesinde spektrometrenin alan kuvvetinin çok etkilidir. Etil benzen spektrumunun, farklı alan kuvvetlerinde, sabit Hz skalasında alınmış spektrumunun aromatik sinyaller bölgesi aşağıdaki şekilde verilmiştir; sinyaller 60 MHz’de hemen hemen bir singlet görünümündeyken 600 MHz’de bir pikler takımı şeklini almıştır.

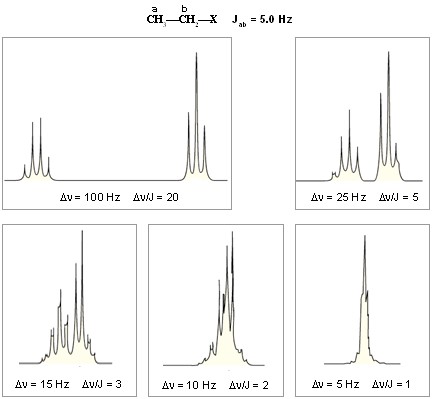

Bir Etil Grubunun, Dn/J Oranının Fonksiyonu Olarak Splitting Paterni


Kompleks Spektranın Analizinde Yardımcı Yöntemler

Magnetik Alanın Artırılması

Magnetik alanın artırılması kimyasal kaymaları yükseltir, fakat kapling sabitlerini etkilemez. Bu durumda, tanımlanamayan kuvvetli bir magneti bulunan bir cihazla bir ikinci derece spektranın etkileri en aza indirgenir, birinci derece analize dönüştürülebilir; örneğin, bir triplet ve bir kuartet içeren bir spektrum, J = 7.5 değeri değişmediği halde 100, 200 MHz cihazlarda aşağıdaki gibi bir görünüm verir.



İzotopik Sübstitüsyon

Bir moleküldeki bir veya daha fazla protonun yerine deutöryum substitue edilerek bu protonlara ait absorbsiyon piklerinin kaybolması sağlanır. Ayrıca bir deutöryum ile bir proton arasındaki kapling, iki proton arasındaki kaplinge göre çok zayıf olduğundan spektra daha da basitleşir.

Spin Dekapling (Eşleşmenin Bozulması)

Spin-spin dekapling, diğer çekirdek tarafından yaratılan rezonans bölünmesini yok eder. Böyle bir durumda spektra basitleşir, multipletler singletlere dönüşür, hangi rezonansın hangisiyle eşleştiği bilgisi edinilir. Ayrıca, sinyal/gürültü oranı yükselir. Bu avantajların yanında eşleşmenin bozulmasının çoklu yapı ile kapling sabiti bilgisi kaybolması gibi bazı dazavantajları da vardır. Dekapling proseste örnek, 40-70 MHz aralığındaki geniş bir yüksek şiddetteki radyo frekansıyla karşılaştırılır; tarama, ~15 MHz dolayındaki frekanslarda normal şiddetlerde yapılır. Bu koşullar altında tüm protonlar doyurulmuş olduğundan 13C ile kapling yapamazlar.

Etil fenilasetatın proton-kapıld  ve proton-de kapıld 13C NMR spektrumları:


(b)’de, her karbon atomu tek bir sinyal elde edilmiştir. (Bazı cihazlar dekapıld spektrada piklerin çokluk sayılarını da gösterir; şekil(b)’ de s: singlet, d: dublet, t: triplet, k: kuated spin bölünme şekilleri de verilmiştir.)

Proton-dekapıld spektranın tanımlanması kolaydır, ancak spektradan edinilebilecek pek çok bilgi kaybolur (her bir karbon atomundaki bağlı hidrojenlerin sayısının görülememesi gibi). Daha ileri bir teknik olan off-rezonans tekniğinde, hala kolay tanımlanabilen spektrumlar alınabildiği gibi, bilgi kaybı da giderilir; off-rezonanas dekapıld spektrumda her karbondaki proton sayıları görülebilmektedir.

2-Bütanolün proton-kapıld  ve proton-de kapıld 13C NMR spektrumları:



Kimyasal Kaydırma Reaktifleri (Maddeleri)

Proton NMR spektranın yorumlanmasında "kaydırma reaktifii" denilen maddelerden çok yararlanılır. Bunlarla bazı bileşiklerin absorbsiyon pikleri daha büyük bir frekans aralığına yayılır. Böylece üst üste düşen pikler birbirinden uzaklaşarak ayrılırlar ve tanımlama kolaylaşır.

Kaydırma maddeleri olarak, çoğunlukla europyum ve praseodymiyum kompleksleri kullanılır. Birer örnek, aşağıda formülü verilen praseodymiyum(III)'ün ve europyum(III)’ün dipivalomethanato kompleksleridir [Pr(DPM)3 ve Eu(DPM)3].


Bu nötral komplekslerdeki praseodymiyum veya europyum iyonu, yalnız olan elektron çiftleri ile etkileşerek koordinasyonunu artırma özelliğindedir. Bu özellik nedeniyle kompleks, serbest elektron çiftleri içeren oksijen, ve diğer atomların bulunduğu moleküllerle reaksiyona girer.

Europyumun veya praseodymiyumun DPM kompleksleri, CCl4, CDCl3 ve C6D6 gibi polar olmayan solventler içinde kullanılır; böylece, metal iyonu üzerindeki elektron alıcıya karşı solventin analite rakip olması önlenir.

Aşağıdaki şekilde stiren oksitin karmaşık spektrumuna Pr(DPM)3'ün etkisi görülmektedir. Burada oksijenin bağlı olduğu kısımlara en yakın olan hidrojenler daha yüksek alanlara (TMS referansının da üstünde) kaydırılmıştır. Halkadaki orto-hidrojen de, metal iyona daha yakın olduğundan, m- veya p-hidrojenlerden daha yüksek alanlara çıkarılmıştır.

Stiren oksidin NMR spektrumuna Pr (DPM)3 ün etkisi; A: kaydırma reaktifi bulunmadığı durum, B: kaydırma reaktifi bulunduğu hal

Eu(DPM)3 ile de benzer etkiler gözlenir, sadece kaymalar biraz daha düşük alanlarda olur. Bunda da en çok etkilenen protonlar metal iyonuna en yakın olanlardır.

Kimyasal kaymanın en önemli kaynağı, paramagnetik praseodymiyum veya europyum iyonlarının büyük magnetik momentlerinin yarattığı ikincil magnetik alandır. Analit ile kaydırma reagenti arasındaki kompleksin geometrisi bilinirse, analitteki çeşitli protonların kayma mesafesiyle ilgili mantıklı tahminler yapılabilir.
